一、施工准备工作

1、测量放线及管孔定位

要点：施工前确保地下部分没有临时电缆，或者其他临时建筑设施，以确保施工安全。管孔的定位、工作面清理验收、标高。

2、施工前的其他准备工作：

（1）现场技术负责人落实施工图纸及其它有关技术文件齐备。

（2）项目经理落实施工场地用水、用电和材料堆放地、仓库及其它临时设施以满足正常施工需要。

（3）因钻井经常性会有丰富地下水，应及时做好排水工作，例如：挖集水坑，污水泵及时排水。排水时与甲方沟通好排水位置。

（4）现场技术员填写《沃富公司材料申批及备案表》，追踪落实施工用管材、管件到场时间。材料到场后，经检验合格后，由技术员填写《材料进场报验申请表》向甲方、监理报检报验，并根据现场实际情况调整施工机具、施工力量从而保证正常施工。

（5）技术负责人对施工人员进行相关的技术与施工安全交底，并填写《技术与安全交底记录》

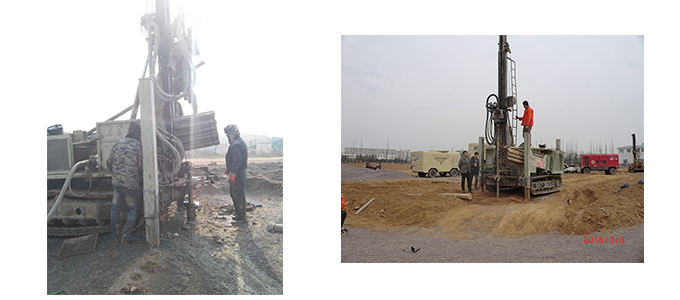

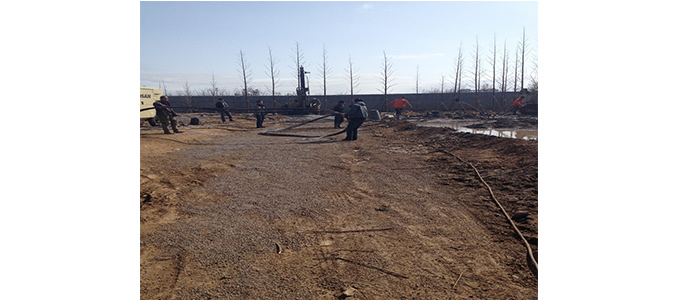

二、机械钻孔

要求：

1、单孔成孔成孔深度不得低于设计有效深度的90%。低于者按废孔处理。低于者依不足量进行补孔处理。

2、每个孔位在钻井过程中操作人员都要在机长带领下做好地质层状原始记录，特别是遇有断裂带、破碎带、水系、溶洞等特殊地质情况下，做好其范围、深度的统计计算、分析、汇报工作。机长带头把特殊地质情况原始记录（即《青岛沃富钻孔地质情况记录表》）汇总给钻井队长，由钻井队长报给技术员和项目经理。

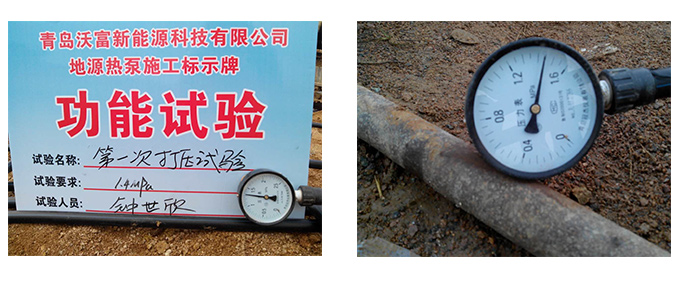

三、第一次水压试验

要求：U形管下管之前要进行第一次水压试验（根据图纸要求）。

（1）将试压管段封堵，缓慢注水，同时将管内空气排尽。

（2）管道充满水后，应进行密封检查。

（3）对管道开始缓慢升压，升压至1.6Mpa后，停止加压，期间如有压力下降可注水补压，补压不得高于1.6 Mpa。

（4）稳压15min，压力降不应大于3％，且无泄露现象，并将其密封，防止在下管过程中有泥沙进入管道，造成堵塞。

四、下管

要求：1、垂直PE管埋管采取人工下管的方法。

2、竖直U形管在下管时要充分保证下管深度，不得低于有效深度的90%。出现低于者按照废孔处理。下管时要求钻井工人、机长、钻井队长（分包负责人）、技术员旁站并及时报验监理。

⑶垂直U形管下到位后，应防止U形管上浮，如发现上浮立即采取往井底填沙的措施使其固定，确保下管到位。

⑷ 管卡固定（间距3m～4m），并充分保证注浆管深度，并保证注浆管在井内的深度。

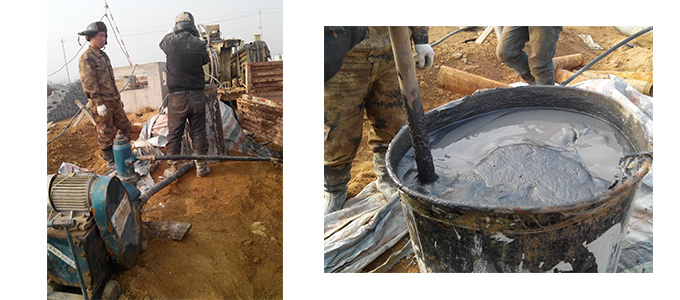

五、灌浆回填，打压交接

要求：1、回填材料采用原浆结合水泥砂浆的方法进行回填。

⑴回填材料中的原土一般取自钻孔时取出的泥沙浆，观察其凝固后如收缩很小时，也可直接用作灌浆材料。

⑵水泥砂浆的配比严格按照设计图纸及施工规范要求。

2、在回填过程中垂直PE管须进行保压，一旦发现压力出现异常，立即停止，查明原因并及时进行处理后方可继续回填。

3、回填过程要求机长、钻井队长（分包负责人）和技术员旁站，并做真实有效记录（即《青岛沃富地埋管系统灌浆记录表》）。同时要求项目经理、部门负责人、公司质检人员抽查。

4、垂直PE管进行第二次水压试验，将试压管段接通水源，先由一端进水，利用给水管道的水压力（约0.2～0.4 Mpa）由另一端将水排出，观察排水是否通畅，有无堵塞现象，水质是否透明。持续冲洗约2min，密封打压，升压至0.4Mpa稳压15min，压力降不应大于3％，试验合格后由钻井队员交接给水平连管劳务队，并形成《竖直管打压交接记录》，钻井队长、劳务队长及技术员签字。

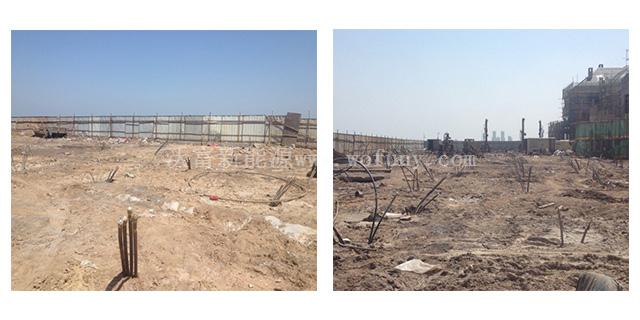

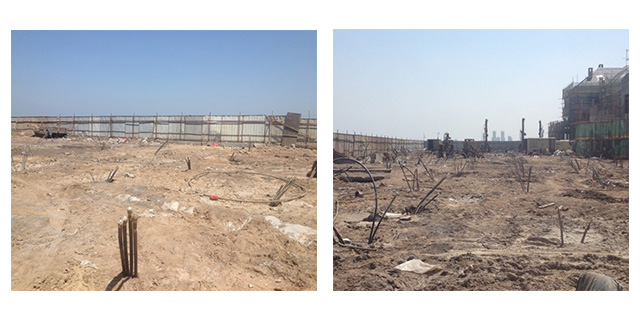

5、回填完后将留在地面的管道管口进行密封保护，防止后续施工造成损坏。

6、因孔内原浆不能充分填满，要求钻井队间断性的向孔内补填原浆，确保回填密实，以保证换热效果。

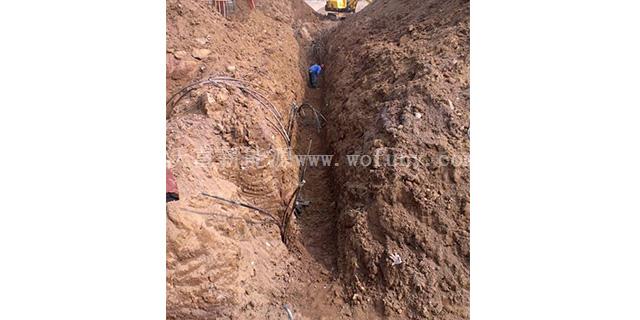

六、水平沟槽开挖及沟槽砂垫层

要求：1、沟槽放线

⑴水平沟槽开挖前，应掌握管道沿线的地上和地下情况和资料：现场地形、地貌、建筑物、各种管线和其他各专业的情况。

⑵坐标及标高数据以建设单位及土建单位提供的建筑物、道路的坐标及标高为准，并以此为室外水平埋管管线的施工基础。

⑶根据垂直钻井孔位以及图纸，并据此确定管路走向，在确定的点上打坐标桩，沿桩用线绳拉直，撒上白灰，即为沟槽边沿线。

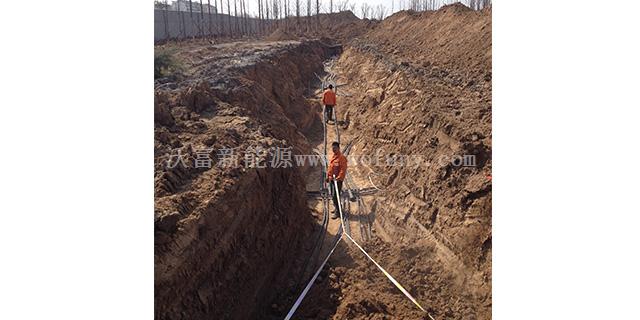

2、沟槽开挖

⑴采取以机械开挖为主，人工挖掘为辅的施工方式。沟槽底部的开挖宽度以图纸为准。

（2）开挖时注意沟底标高与图纸要求相符合。

（3）注意支管开挖时要比主管沟低，避免支管高于主管集气。

3、沟槽垫层

⑴水平地埋管沟槽挖好后，人工将沟槽内的石块清理干净，沟底应平整。

⑵管道敷设前沟槽底部平整后应先铺设100～150mm的细砂或细粘土垫层。

4、沟槽检验

⑴沟槽的宽度、深度是否符合设计要求。

⑵沟槽底部是否已完成人工平整
。

⑶沟槽内排水设施是否齐备。

⑷沟槽底部垫层（100～150mm厚细砂垫层）是否已按设计和施工要求铺设。

（5）沟槽底部保证整体坡度，坡度坡向入户处。防止倒坡，管道集气影响换热效果。

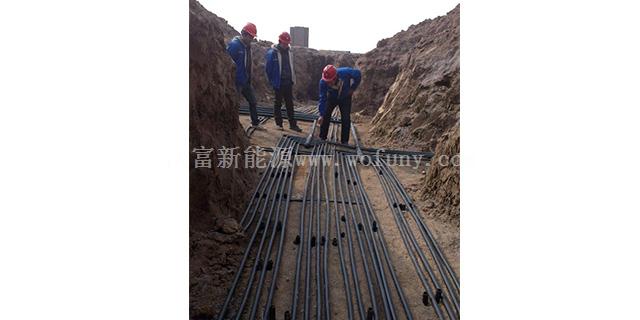

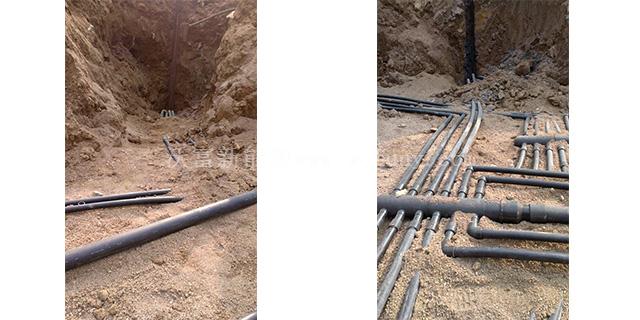

七、水平埋管敷设及与垂直埋管热熔、电熔连接

要求：1、分清环路，每个孔位在区分供回水环路时，施工队长（分包现场负责人）、技术员旁站。项目经理对所有孔位供回水环路进行抽检、部门负责人、公司质检人员抽检。

2、控制热熔缩径，项目经理对整个项目环路连管热熔情况做破坏抽检，并如实在多检查部位记录表上签字认可。

3、电熔应根据电熔管件上标注电熔时间进行电熔，严禁提前拔掉电熔头，根据说明进行操作。

4、电熔前将PE管上的氧化膜刮掉，电熔时确保工作环境清洁。

5、成品保护，项目经理、部门负责人对整个施工现场成品保护，物料堆放区成品保护进行巡检。

八、各环路集管入户及第三次水压试验

要求：垂直和水平埋管系统装配完成入户后，回填前应进行第三次水压试验。试验按以下步骤进行：

1、向系统缓慢注水，同时将系统内空气排尽。

2、系统充满水后，对系统开始缓慢升压。升压至规定的试验压力后，停止加压。加压期间如有压力下降可注水补压，补压不得高于试验压力。

3、稳定至少30min，稳压后压力降不应大于3％，且无泄漏现象。

九、水平沟槽回填

要求：1、回填时应先填实管底，再同时回填管道两侧，然后再回填至管顶0.5m处。沟内有积水时，应及时排尽后再回填。回填时应将回填材料推入沟，先使用人工平整细砂，且不得损伤管道。

2、当回填到管顶以上1m后，放置红色警示带，机械不得在管道上方行驰。机械回填时应在室外管保压的情况下进行。

3、水平地埋管沟槽底部至管顶以上0.5m范围内回填料应细小、松散、均匀，不含石块及土块。回填压实过程应均匀，回填料应与管道接触紧密，并且不得损伤管道。距离管顶0.5m以上的回填土内允许有少量直径不大于0.1m的石块和冻土。

4、竖直管根部应使用人工回填，填土必须塞严、捣实，保持与管道紧密接触。

5、以建筑物做基准点，画出精确的定位图，避免后续施工对地埋管系统造成破坏，同时隐蔽验收前必须留有相关影像资料。
